前言
之前的文章介绍了一些地图投影的Python简单实现，这篇将会进一步对Spilhaus投影进行补充，帮助大家能够绘制出预期中的地图投影效果。
完整代码及数据均开源，获取方式见文末。
Spilhaus投影
Spilhaus投影是什么
以下图片来源：https://doi.org/10.1126/sciadv.ady6314
Spilhaus投影的海陆边界
直接绘制Spilhaus投影，海陆边界并不明显，也就是难以突出海洋部分，因此可以直接使用Natural Earth提供的海陆边界数据，就陆地部分设置为白色或者透明即可（或者自行添加矢量数据也可以）。
这个代码绘制的结果相较于之前，海洋部分就明显了许多。
spilhaus.py
Python
"""
-------------------------------------------------------------------------------
@Author : zbhgis
@Github : https://github.com/zbhgis
@Description : spilhaus without basemap
-------------------------------------------------------------------------------
"""
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
import cartopy.feature as cfeature
fig = plt.figure(figsize=(10, 10), dpi=100)
ax = fig.add_subplot(1, 1, 1, projection=ccrs.Spilhaus())
ax.set_global()
ax.add_feature(cfeature.OCEAN, facecolor="#1f77b4", zorder=0)
ax.add_feature(cfeature.LAND, facecolor="none", edgecolor="none", zorder=1)
ax.coastlines(resolution="50m", color="black")
ax.gridlines(draw_labels=True, linestyle="--")
title = "spilhaus_nobasemap"
plt.title(title)
plt.savefig(
f"./fig_res/{title}.png",
dpi=100,
bbox_inches="tight",
)
print("ok")打印结果
Plain
ok绘制结果
Spilhaus投影的海洋底图
Spilhaus投影海洋部分是主体，一般底图是蓝色系或蓝色渐变色。除了像上面的代码直接填充蓝色，也可以使用自定义地图或者数据作为海洋底图。
代码中以dem数据为例，在上述代码的基础上进行改进，设置了一个自定义蓝色渐变色带来渲染DEM数据，作为海洋底图。添加数据的逻辑与之前的代码类似。
spilhaus2.py
Python
"""
-------------------------------------------------------------------------------
@Author : zbhgis
@Github : https://github.com/zbhgis
@Description : spilhaus with gradient blue basemap
-------------------------------------------------------------------------------
"""
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
import cartopy.feature as cfeature
import rasterio
import matplotlib.colors as mcolors
plt.rcParams["font.family"] = "Arial"
dem_tif = "./data_res/gebco_dem.tif"
fig = plt.figure(figsize=(10, 10), dpi=100)
ax = fig.add_subplot(1, 1, 1, projection=ccrs.Spilhaus())
ax.set_global()
ax.add_feature(cfeature.LAND, facecolor="white", edgecolor="none", zorder=1)
ax.coastlines(resolution="50m", color="black")
ax.gridlines(draw_labels=True, linestyle="--")
# 自定义色带
ocean_colors = [
"#f4fdfe",
"#c4edfa",
"#94dff6",
"#63cbee",
"#4a91cb",
"#2f56a9",
"#17208b",
"#0a017a",
"#0b007a",
"#0c075f",
]
custom_cmap = mcolors.LinearSegmentedColormap.from_list(
"custom_ocean", ocean_colors, N=256
)
with rasterio.open(dem_tif) as src:
dem_data = src.read(1, masked=True)
dem_data = -dem_data
left, bottom, right, top = src.bounds
extent = [left, right, bottom, top]
im = ax.imshow(
dem_data,
extent=extent,
transform=ccrs.PlateCarree(),
origin="upper",
cmap=custom_cmap,
vmin=0,
vmax=8000,
alpha=0.8,
interpolation="bilinear",
zorder=0,
)
# 添加DEM色带
cbar = fig.colorbar(
im,
ax=ax,
orientation="horizontal",
pad=0.04,
aspect=40,
shrink=0.6,
extend="max",
)
cbar.set_ticks([0, 2000, 4000, 6000, 8000])
cbar.set_ticklabels(["0", "2", "4", "6", "8"])
cbar.ax.tick_params(
labelsize=16,
labelcolor="black",
length=0,
)
cbar.set_label("Depth (km)", fontsize=18)
# 添加标题并保存
title = "spilhaus_dem"
plt.title(title, fontsize=20)
plt.savefig(
f"./fig_res/{title}.png",
dpi=100,
bbox_inches="tight",
)
print("ok")打印结果
Plain
ok绘制结果
写在最后
完整代码及相关数据文件会在以下github仓库中开源，若有帮助欢迎点个star，不胜感激。
https://github.com/zbhgis/Projects

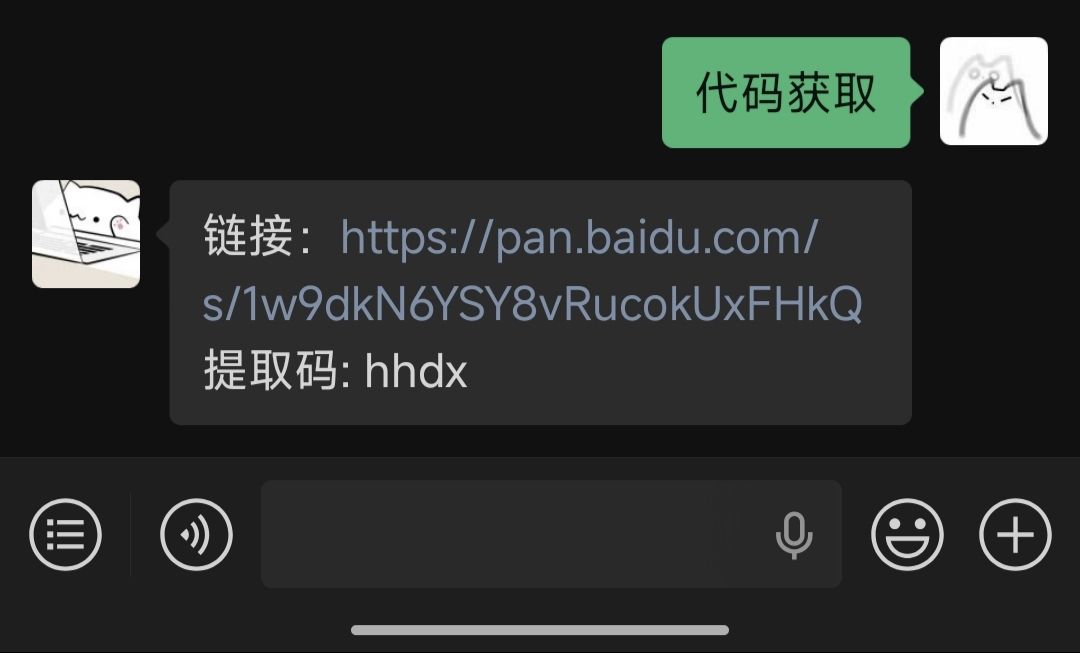

或者在微信公众号后台回复关键词“代码获取”即可获取百度网盘链接，找到对应名称的文件夹即可（百度网盘链接可能隔几天才会同步）。
代码中使用了很多相对路径，建议获取的时候下载完整文件夹。
该系列下一篇会再对Orthographic投影绘制进行补充。
